树莓派使用 OLED 屏显示图片及文字

树莓派默认是不带显示屏的，如果想要查看系统的一些信息，需要使用电脑登录到树莓派，或者通过 HDMI 连接外接显示器查看。这样做总是有点麻烦，我们可以通过外接一个 OLED 屏来显示一些关键参数或者图片。本文将详细介绍操作方法。

OLED 模组介绍

OLED 屏主要有两种：128×32 和 128×64 ，主要颜色是白、黄、蓝。OLED 屏的特点是功耗低，价格便宜，使用 I2C 接口与主机连接。本文所使用的是 128×64 尺寸的屏幕，外形如下：

它的接口很简单，只有 4 个 Pin 脚：VCC，GND，SDA，SCL，所以它与树莓派的连接也很简单，如下图所示（本文使用树莓派 3B）：

开启 I2C 接口

树莓派默认是不开启 I2C 接口的，所以我们需要手动打开它。执行以下命令：

$ sudo apt-get install -y python-smbus

$ sudo apt-get install -y i2c-tools

$ sudo raspi-config

然后按以下动图方式开启 I2C 功能。

安装 OLED 屏的 Python 库

为了在 OLED 屏上显示文字或图像，我们需要使用到 Adafruit 的 Python 库，这个库支持所有的 SSD1306 相关的显示屏，包括 128×32 和 128×64 屏幕。

找到 OLED 模组地址

安装好 Python 库之后，我们可以使用 i2cdetect 命令来找到 OLED 屏的物理地址：

$ i2cdetect -y 1

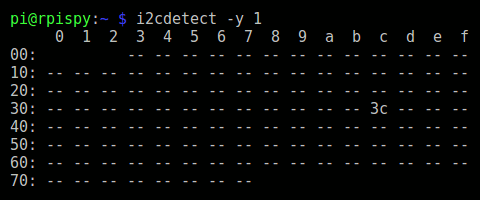

我们会得到类似这样的输出：

不同的模组可能得到不同的输出。这里我们的 I2C 地址就是 0x3C。如果你使用的是初代树莓派（256MB的树莓派1代B），那么需要使用下面的命令：

$ i2cdetect -y 0

使用 OLED 屏显示图像及文字

在刚刚下载的那个库文件里，有一个 examples 目录，在那个目录里，我们可以看到以下内容：

animate.py

buttons.py

image.py

shapes.py

stats.py

这几个文件我们可以直接运行，比如：

$ python3 shapes.py

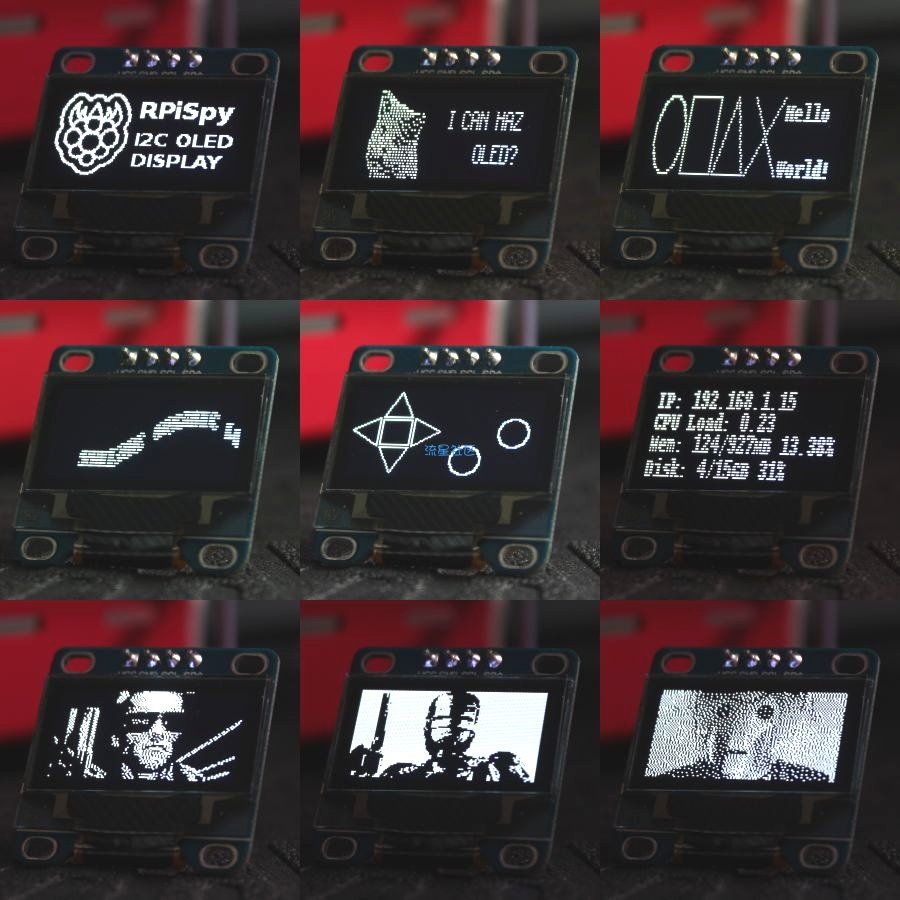

这几个文件运行的结果如下图示：

屏幕尺寸适配

以上的几个示例文件里，它们都默认你的屏幕尺寸是 128×32 ，但它们依然可以跑在 128×64 的屏幕上。如果我们想要看得更舒服一点，我们可以将尺寸进行适配。

在每个 Python 文件里，都有下面这么一段代码：

这里也写得很清楚了，上下两行代码分别代表 128×32 和 128×64 的屏幕，使用何种尺寸的屏幕，只需将对应的代码前面的 # 去掉即可。
